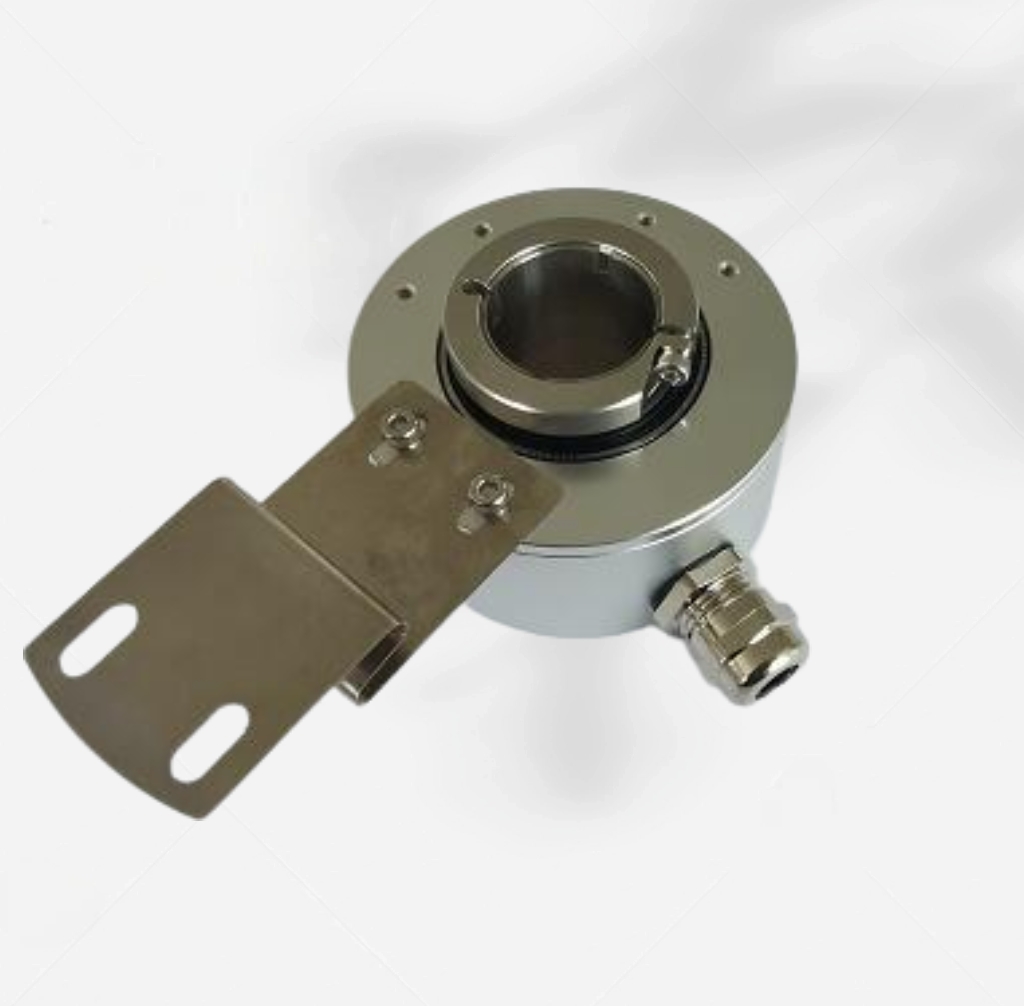

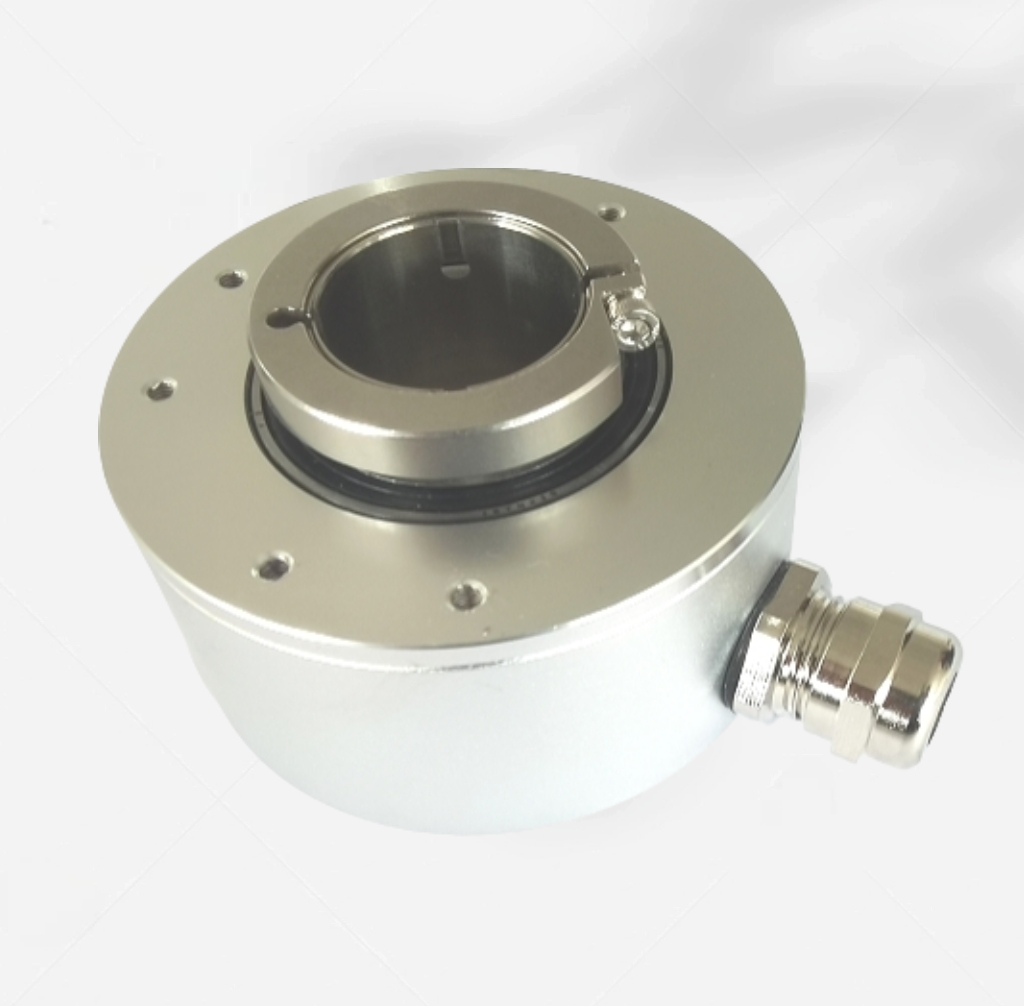

25mm孔径 光电18位 CAN2.0B信号
    发布时间: 2021-04-14 11:36
25mm孔径 光电18位 CAN2.0B信号


机械参数

电气参数

最大转速

6000转/分

工作电压

10-30Vdc (5Vdc可定制）

主轴负载

轴向40N，径向100N

消耗电流

< 50mA (24Vdc)空载

抗冲击

1000m/s²(6ms),等于100g

输出信号

CAN 2.0B协议

抗振动

200m/s²(10-2000Hz),等于20g

线性分辨率

1/262144FS

允许轴向窜动

±1.5mm

IP等级

IP65

允许径向跳动

±0.2mm

定位精度

0.01º

外形结构

70mm外径，空心轴16mm-25mm

工作温度

-40℃~100℃

连接形式

8芯屏蔽电缆或航空插头

储存温度

-40℃~85℃


接线图：

功能

Vcc

GND

CAN H

  CAN L

置位

设置线

屏蔽

颜色

棕色

白色

绿色

黄色

灰色

蓝色

网（粗红色）


注：1、置位线（灰色）的使用

       当置位线（灰色）触碰Vcc大于1秒钟，编码器的当前数据即变为置位值（零点）

    2、设置线（蓝色）的使用

修改参数时设置线（蓝色）必须接高电平（即电源正极），此时编码器输出为同步模式，波特率固定为250K。
